Инфракрасный пирометр
adminДата: Пятница, 15.01.2016, 10:18 | Сообщение # 1 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5816
Награды: 1 [ 440 ]
Статус: Offline

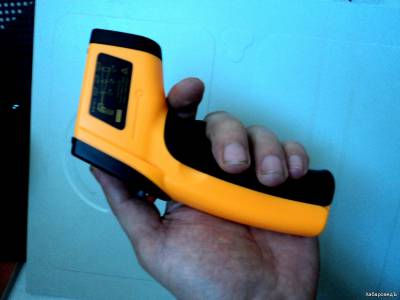

На днях стал обладателем инфракрасного пирометра Китайского производситва, модель нигде не указанна, но очень похож на GM320 но диапазон температур измерений чуть шире до +380 по цельсюия вместо +330 у GM320.

Пирометр — прибор для бесконтактного измерения температуры тел. Принцип действия основан на измерении мощности теплового излучения объекта измерения преимущественно в диапазонах инфракрасного излучения и видимого света.



Данный девайс позволяет измерять температуру на растоянии от объекта, т.е. безконтактным сопособом в диапазоне от -50 до +380 градусов по Цельсию.

Харктеристики от производителя:
Температурный диапазон:-50 ~ 380 °C (-58 ~ 716).
Точность: ±1. 5% или ±1. 5 °C
Разрешение: ± 1% или ±1°c
Время отклика (частота обновления): < 0.5 сек
Расстояние место соотношение: 12:1
Коэффициент излучения: 0.95 (фиксированная)
Спектральный диапазон: 8 ~ 14 мкм
Разрешение: 0.1 °C/0.1 ° F
Красный лазер мощность: менее чем 0.5 МВт
Питание: 2 х ААА батареи (батареи не включены)
°C/° F Выбор
Функция удержания данных
Лазерный указатель цели ВКЛ/ВЫКЛ Выбор
Подсветка ВКЛ/ВЫКЛ Выбор
Автоматическое отключение питания в 7 секунд без каких-либо операции

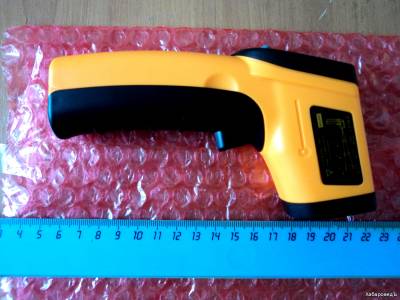

Размер продукта: 140x85x35 мм (L * W * H)

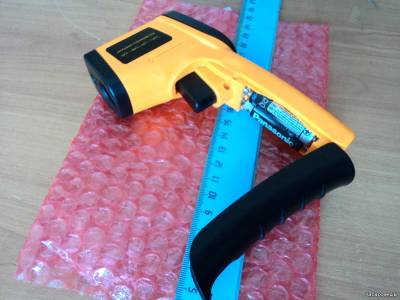

Данный аппарат питается от 2х элементов ААА, батарейный отсек распологается в ручке.



Органами управления являются 3 кнопки на передней панели и триггер (скажем так курок) на рукоятке
Крайняя левая серая с изображением треугольничка с точкой - включение / выключения лазера (целеуказатель) (когда включен горит аналогичная пиктограмка на дисплее)
Крайняя правая серая с лампочкой - включение / выключение подсветки (когда включена горит подсветка и отображается аналогичная пиктограмка на дисплее)
В центре красная - переключение единиц измерения (градусы по Цельсию / градусы по Фаренгейту)
Триггер (курок) на рукоятке - включение самого прибора и начало измерения, т.е. нажали, появилась напись на экране SCAN и начали мерить температуру.
Также на приборе есть что то типа мушки - используется для нацеливания прибора, какбы дополнение к лазерному целеуказателю.

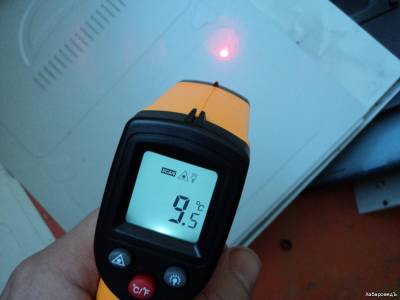

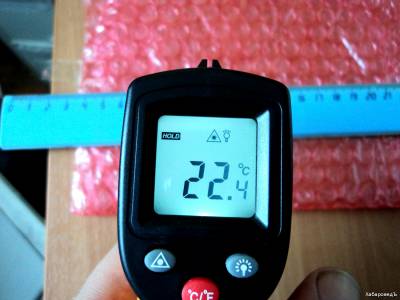

При нажатом триггере постоянно происходит замер температуры цели на которую наведен пирометр, при этом на экране горит надпись SCAN и выводятся результаты замеров, как только отпускаем триггер, на экране появляется надпись HOLD последняя температура фиксируется, далее можем опять нажать на триггер и продолжить измерения температуры, отпустив триггер замер температуры прекратится и последние показания зафиксируются, если больше на триггер жать не будем, то через 7 секунд прибор отключится.



Замер температуры происходи с интервалом менее 0,5с, т.е. достаточно быстро, в результате чего при движении по неравномерно нагретому объекту температура будет постоянно меняться.

Особенности работы с пирометром (особенности измерений)
На точность измерений любого пирометра влияют 2 основных фактора:
1. Оптическое разрешение (показатель визирования) — отношение диаметра пятна измерения и расстояния до объекта измерения. Конкретно для GM320 схема такая:



То есть если расстояние до объекта 30 см, то пятно будет иметь диаметр 3,8 см. Делаем выводы, что измеряемый объект должен иметь размеры больше, чем диаметр пятна, в противном случае (если пятно выходит за границы объекта) точность измерений падает (пирометр этим пятном начинает мерить температуру как объекта так и его окружения что попадает под пятно). Чем меньше объект, тем ближе следует поднести к нему прибор.

2. Коэффициент теплового излучения (EMS, излучательная способность, степень черноты) — характеризует свойства поверхности объекта, температуру которого вы измеряете пирометром. Может принимать значения от 0,1 до близких к 1. В более дорогих пирометрах этот коэффициент возможно изменять вручную, а в GM320 он фиксированный (0,95), поэтому при измерении температуры мы будем получать более-менее точные показания только в том случае, если измеряемый объект имеет коэффициент, близкий к этому значению. Такие объекты чаще всего встречаются в повседневных условиях: продукты питания, пластмассовые изделия, бумага, древесина, керамика, камень, тёмные краски и др.
А вот получить адекватную температуру металлических блестящих поверхностей уже не получится просто так. В качестве примера: у алюминия коэффициент излучения 0,04-0,31. Если мы будем измерять такую поверхность пирометром с коэффициентом 0,95, то узнаем не реальную температуру алюминия, а температуру других объектов, отражённых от поверхности. Простой способ решить проблему: наклеить на блестящую металлическую поверхность кусочек малярного скотча, либо покрасить чёрной матовой краской.

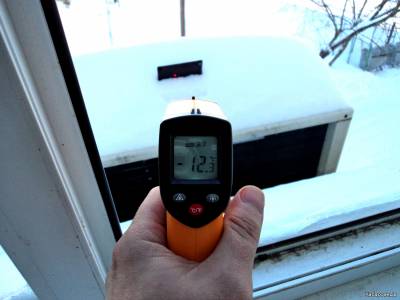

Замер температуры за бортом показал -12,3 грабуса по Цельсию, для точности изменений (так перед глазами был только снег, а снег очень хорошо рассеивает разного рода излучения, в сугроб на кандеи была воткнута черная дискета, при замере целился в неё).

Ещё несколько фото.







Надеюсь кому пригодится.
Всем удачи!
Прикрепления: 7292186.jpg(24.4 Kb) · 6433522.jpg(103.6 Kb) · 4950303.jpg(130.5 Kb) · 0713975.jpg(170.2 Kb) · 5024541.jpg(118.8 Kb) · 9715035.jpg(145.1 Kb) · 5165515.jpg(172.9 Kb) · 1559179.jpg(133.2 Kb) · 4443760.jpg(129.0 Kb)




Я-тутДата: Воскресенье, 24.01.2016, 11:21 | Сообщение # 2 | habaroved.net
Молчун
Группа: Trust
Имя:Сергей
Сообщений: 186
Награды: 4 [ 41 ]
Статус: Offline
Тоже к такому присматриваюсь,Только до 700 градусов


adminДата: Воскресенье, 24.01.2016, 13:32 | Сообщение # 3 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5816
Награды: 1 [ 440 ]
Статус: Offline
Что мерить собрался? видимо что то очень горячее?



mirllallДата: Пятница, 06.01.2017, 16:07 | Сообщение # 4 | habaroved.net
Новичок
Группа: Посетители
Имя:mirllall
Сообщений: 1
Награды: 0 [ 0 ]
Статус: Offline
Да все что угодно можно мерить.

Сообщение отредактировал mirllall - Пятница, 06.01.2017, 16:08


Makarich1Дата: Среда, 24.10.2018, 16:52 | Сообщение # 5 | habaroved.net
Новичок
Группа: Пользователи
Имя:Dmitry
Сообщений: 7
Награды: 0 [ 0 ]
Статус: Offline
А у меня после абсолютно не продолжительного использования с ним, что то случилось. Включив его в очередной раз увидел на экране не меняющиеся показания cry . Показывает примерно то 23 то 25 градусов и всё. Может кто подсказать, что с ним? Не долго совсем отработал. "Такое" покупать новый желание отбило блин.


adminДата: Среда, 24.10.2018, 17:31 | Сообщение # 6 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5816
Награды: 1 [ 440 ]
Статус: Offline
Makarich1, у меня до сих пор исправно работает, с момента приобретения, года наверное 1,5-2 (вообще никаких проблем не было).
Может попробовать банально батарейки поменять?




Makarich1Дата: Среда, 24.10.2018, 18:28 | Сообщение # 7 | habaroved.net
Новичок
Группа: Пользователи
Имя:Dmitry
Сообщений: 7
Награды: 0 [ 0 ]
Статус: Offline
Тоже так подумал сначала. Вынул батарейки, замерил напряжение, было по одному вольту на каждой. Подумал, что в них конечно же дело, но замена на новые ничего не изменила.


Makarich1Дата: Среда, 24.10.2018, 18:30 | Сообщение # 8 | habaroved.net
Новичок
Группа: Пользователи
Имя:Dmitry
Сообщений: 7
Награды: 0 [ 0 ]
Статус: Offline
Наверно просто мне не повезло. Сам по себе агрегат хороший. Когда пройдёт мой "траур" вызванному данной бедой может попробую заказать другой фирмы.


adminДата: Среда, 24.10.2018, 20:27 | Сообщение # 9 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5816
Награды: 1 [ 440 ]
Статус: Offline
А вообще на нажатия кнопок как-то реагирует?
Если включить выключить подсветку, переключить единицы измерения цельсий/фаренгейт? Реакция на них есть?
Я так понял не меняются показания температуры, точнее не выходят из диапазона 23-25 градусов?
Если есть реакция на кнопки, вкл-выкл подсветка, изменяются единицы измерения, то может заляпалось стеклышко самого датчика и ли что то попало внутрь между датчиком и стеклышком и работает он как сказать верно но измеряет температуру объекта внутри или заляпанного стеклышка? Такой вариант не может иметь место?

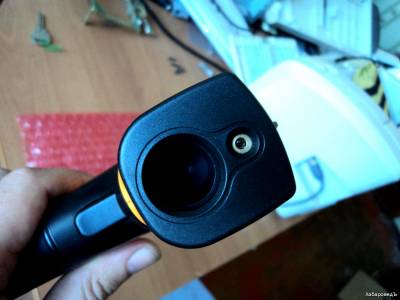

Может стоит попробовать разобрать вот этот узел?

Посмотреть на предмет загрязнений, посторонних элементов, вообще целостность и наверное соосность этого узла посмотреть и т.д.? Хуже однозначно не будет уже
Прикрепления: 9495154.jpg(41.8 Kb)




Makarich1Дата: Четверг, 25.10.2018, 04:08 | Сообщение # 10 | habaroved.net
Новичок
Группа: Пользователи
Имя:Dmitry
Сообщений: 7
Награды: 0 [ 0 ]
Статус: Offline
Спасибо за советы. И это уже всё проделал. И кнопки работают. Но не мериит.
