Обзор рации BAOFENG BF-888S
adminДата: Вторник, 29.12.2015, 16:17 | Сообщение # 1 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline
Сегодня стал обладателем двух раций BAOFENG BF-888S и шнурка для их программирования.

General Specifications
Frequency Range                         UHF 400-470MHz
Channel Capacity                        16
Channel Spacing                         25KHz
Operated Voltage                        3.7 V
Battery                                      1500MAh Li-ion
Battery Life(5-5-90 duty cycle)     About 8 hours
Frequency Stability                      ±2.5ppm
Operated Temperature                -30°c-+60°c
Antenna Impedance                     50Ω
Dimensions (L×W×H) (with battery,without antenna) 110×50×32 mm
Weight (with battery/antenna)       198g
Communication Range                 about 6km
Transmitter
RF Power Output                          3W
Modulation                                  F3E



Фотка не моя (из инет), но соответсвует один в один, у меня ещё в комплекте гарнитура была и переходник под нашу вилку для зарядника.
Внешне вид на отлично, в руке лежит удобно, качество сборки тоже радует (тем более за эти деньги), конструкция выполнена на металлическом шасси, которое в свою очередь придает прочности и является отличным теплоотводом, клипса крепится металлическими болтам к двум металлическим площадкам на рации, они в свою очередь продолжение того самого шасси на котором собрана рация. На одной из раций регулятор громкости/включения чуть дальше торчал чем на другой, решил проблему надавив на него пальцем он сел глубже на шток и все ок.

Тестов пока не проводил, включил работают друг друга слышат, сразу же перешил (рация в режим программирования переходит следующим образом, к выключенной рации подключаем шнурок, зажимаем кнопку MON и удерживаю её включаем рацию и все, можно шиться) в гражданские безлицензионные диапазоны зашил 8 LPD и 8 PMR каналов, дабы не сильно закон нарушать и не мешать кому не следует.
Шил вот этим шнурком, который заказал вместе с рациями


Вечером попробую провести тест на местности (антена штатная резинка (спиралька)).

Теперь вот такие в ней каналы

В рации есть возможность устанавливать субтоны, возможность выбирать два уровня мощности на каждый канал в отдельности (High/Low), есть скремблер (Beat Shift), сканирование каналов. Можно зашить любые каналы от 400-470 мГц, я выбрал безлицензионные LPD и PMR по 8 с каждого. Ну ладно, на этом пока всё, дальше будут тесты на местности, пока впечатление хорошее (пока не зря потратил деньги), но самое главное впереди....
Прикрепления: 3959983.jpg(76.2 Kb) · 9276424.jpg(41.9 Kb)




adminДата: Вторник, 29.12.2015, 16:18 | Сообщение # 2 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline
А вот и тесты! Даволен как слон!

Тест лес, лес сосновый, плюс всякий разный кустарник попадается, довольно густой лес



Итог 2,2 км, прием нормальный, слышимость нормальная, но присутсвует очень много помех.

Далее город



Результат 2,4км, слышимость отличная, разборчивость отличная, помех практически нет

Продолжили увеличивать растояние



Результат 3,9 км, слышимость отличная, помех чуть больше чем в предыддущем результате, но разговаривать не мешает, все слышно ок!

Увеличиваем растояние



Результат 5км, связь на гране, плохая слышимость, очень много помех, иногда прерывается (но это видимо работа шумодава, шумодав не отключал) но при желании пообщаться можно но сложно

Хотел найти открытое более менее ровное место, чтобы псомотреть максимальную дальность на поле, но пока фантазии не хватило, не нашел.

Все тесты проведены на штатную спиральную антену, думаю если использовать четвертьволновую, результаты должны быть лучше. Во всех этих точках мы выходили из машин, машина очень сильно влияет на качество и дальность, и это понятно, металл экранирует, соответсвенно и плохой результат, выход использование внешней авто антенны причем полуволновой, результаты буду лучше.
По сравнению с предыдущими моими рациями Voxtel MR190 - намного мощнее даже а штатных спиральных антеннах (на вокстеле стояла четвертьволновая, показатели четверть волновой со спиральной не сравнить, четверть волновая лучше), громкость вобще отличная, гдето на половине слышно комфортно даже в движущийся машине (на вокстеле громкость на всю, и при движении в авто приходилось переспрашивать потому что что то недослышал не разобрал)

Всем спасибо! Я даволен этими рациями, да ещё и за их цену. Будут свободные деньги куплю заводскую четвертьволновую (18-21см) на рацию антенну, продожу тесты, результат должен быть лучше

Про герметичность, герметичность какая либо отсутсвует, непылевлаго стойкие! Дыр коненчо особо нет (динамик, микрофон, и где крутилочки (переключатель каналов и регулятор громкости и вкл выкл))

Добавлю ещё чуть полезной инфы для прошивки
Clew Voice (Beep) - отключает пищалку при включении станции и переключении каналов (если объявление каналов голосом отключено).
Low Vol Inhibit TX - (Low voltage inhibit transmit), отключение передатчика при севшем аккуме. опция работает. При поставленной галочке красная лампочка на передачу загорается, но сама передача не идет (проверено, на полсекунды передача включается и отключается), если галочку убрать то работает передача (идет потребление тока).
High Vol Inhibit TX (High voltage inhibit transmit) - ну, тут по аналогии, теоретически отключает передатчик в случае перезаряженного акб (не проверял).

В рации для универсальности зашил 4и диапазона: 4 канал LPD(1-4), 4и PMR(5-8), 3и GMRS(13-15), 4и FRS(9-12)
Это сделанно для большей универсальности и совместимости с разными станциями, диапазоны GMRS и FRS запрещены для общего использования на территории РФ, но многие рации (мыльницы) купленные на ебай или китае работают именно на этих диапазонах.
16 канал закрасил - так сказать экспериментальный, не скажу что там за частота и прочие параметры.

FRS (Family Radio Service - Семейная радиосвязь) УКВ диапазон, который включает в себя 14 симплексных радиоканалов с шагом 25 кГц. Мощность радиостанций чаще всего - 500 мВт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлецензионный и предназначен для использования на территории США и Канады. Для использования на территории Европы, в том числе и России запрещён. FRS - (462,5625- 467,7125 МГц), разрешена мощность до 0,5 Вт на территории США.

GMRS (General Mobile Radio Service - Основная Подвижная РадиоСлужба) включает в себя 16 радиоканалов с шагом 25 кГц. Мощность радиостанций - от 1 Вт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлицензионный и предназначен для использования на территории США и Канады. В этом диапазоне различают нижний GMRS и высокий GMRS. Чаще всего в недорогих, не профессиональных рациях используется нижний GMRS, для расширения FRS диапазона. GMRS 462 МГц - (462,5625-462,7250 МГц), разрешена мощность до 2 Вт на территории США.

Провел испытания скремблера.
В описании раций он присутсвует, в инете ходит информация что он есть, но работает только на обновленных версиях данных раций (отличаются по цвету наклейки под аккамулятором) изучив свои я понял что у меня рации разных версий, одна старой одна обновленной. Но всеравно решил попробовать.
В итоге в прошивке на один канал включил эту функцию, загнал прошивку в обе рации, включил рации перешел на нужный канал со включенным скремблером, нажал на передачу и услышал в другой рации вроде как реч, но что конкретно разобрать невозможно (нихрена реч как минимум не русская, хотя я иного языка не знаю), провел данную ппроцедуру в обратном направлении результат тотже, ради забыва перешел на обоих на другой канал без скремблера, речь нормальная русская разборчивая.
В итоге получаем, что скремблер на данных рациях работает, старая версия рации его включает, голос шифрует, но обратно декодировать не может, если каму необходима данная функция надо брать рации именно обновленной версии, на них должно все это работать.

Скремблер (англ. scramble — шифровать, перемешивать) — программное или аппаратное устройство (алгоритм), выполняющее скремблирование — обратимое преобразование цифрового потока без изменения скорости передачи с целью получения свойств случайной последовательности. После скремблирования появление «1» и «0» в выходной последовательности равновероятны. Скремблирование — обратимый процесс, то есть исходное сообщение можно восстановить, применив обратный алгоритм.

Применительно к телекоммуникационным системам скремблирование повышает надежность синхронизации устройств, подключенных к линии связи (обеспечивает надежное выделение тактовой частоты непосредственно из принимаемого сигнала), и уменьшает уровень помех, излучаемых на соседние линии многожильного кабеля. Другая область применения скремблеров — защита передаваемой информации от несанкционированного доступа.

На момент приобретения не знал о существовании двух версий этих рация, знал бы все бы рации были обновленной версии. И думаю скремблер бы работал как надо.

Как различить версии - под аккумулятором на корпусе радиостанции возле контактов есть стикер - синий "К" (старая версия), зелёный "UPDATE" или "新版本" (новая версия). но мое мнение их 3 версии вобще, у меня одна с зеленым, вторая там вобще под акком красивый такой значек, типа волны как на купюрах (не знаю как называется), не черная наклейка с наименованием, а со стороны контактов вобще нет ничего.

Заказал дополнительные антеннки, жду когда приедут



Вот такие Nagoya NA-701
Думаю результат должен быть лучше, основываясь на физики и предыдущем опыте по замене штатных антенн на 1/4 волновую на VOXTEL mr190 (на них результат был отличный).
Ну как приедут, потестим на тойже местности, и посмотрим на результат.
Прикрепления: 6953655.jpg(140.1 Kb) · 9190277.jpg(156.2 Kb) · 4482246.jpg(136.0 Kb) · 1690285.jpg(148.8 Kb) · 7532444.jpg(14.3 Kb)




adminДата: Вторник, 29.12.2015, 16:20 | Сообщение # 3 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline
Антены приехали!
поправочка, пересчитал, 8,1 км приблизительно ну грубо короче 8 км

подробности на скрине



Результат на лицо, приличный прирост дальности и качества приема

На днях обнаружил небольшой косячек в одной из раций, толи был не замечал толи в процессе эксплуатации появился, но я думаю вина китайцев не дотянули.
Короче, стал я снимать на рациях антенки, на одной все ок, а на второй слегка отвернув обнаружил люфт в разъеме на рации, изначально слегка растроился, да думаю не на долго хватило, но увидел там гайку, подтянул её, кстати ьыла вобще не затянута, затянув, привернул антену посомтрел, все намертво, включил проверил, всё работает отлично. (на всякий случай протянул на обоих и под регулятором громкости, хотел по переключателем каналов ещё, но что то крутилочка не слазила, силу применять не стал)

Так что думаю просто китайцы братья наши меньшие просто не дотянули слегка данную шайбочку.

На картинке отображен разъем и гаечка которую пришлось подвернуть


В процессе эксплуатации раций всплыл небольшой косячек с одной из раций (думаю опять по Китайскому не досмотру или чемуто аналогичному)
Суть:
В одной из раций заметил что чтото катается внутри, такто все работает но не приятно. Ну что зима, делать нечего, думаю дайка вскрою.

Процесс оказался не сложным, отворачиваем клипсу на ремень, снимаем аккамулятор, отворачиваем антену, снимаем теня на себя все крутилки, отварачиваем под ними латунные шайбы с пасом, далее под аккамулятором на металлическом шасси снизу рации имеются два болта (головка что то типа звездочки или маленького шестигранника), откручиваем их, далее ту сторону с которой были болты приподнимаем и тащим на себя, и всё, всё содержимое рации у нас в руках на металлическом шасси кроме динамика, динамик остается в посадочном месте и от него к плате идут проводки, приподнимаем его и вытаскиваем все вместе.

Причиной болтания в рации оказался валяющийся внутри корпуса болтик, после осмотра как оказалось он крепил разъем антенны к металлическому шасси (крепится на 2х болтах), успешно завернут назад, остальные все протянуты (затяжки практичсеки ни у одного болта не было). Далее сборка в обратной последовательности, и всё, проблема решена!

Хотел со втрой провести такуюже манипуляцию, так на всякий случай, не вышло, не смог отверунт болты под аккамулятором (особо подходящей отвертки не было, а той которой предыдущую вскрывал не осилил, ворочить болты не стал, оставил, так как замечаний по ней не было.) Видимо одну они протянули как надо, а вот на вторую подзабили. (да и версии раций у меня разные одна новая, вторая старая, может и линии попроизводству разные).

Кстати, на данный момент в рациях зашил вот такие частоты. (обеспечивает совместимость с наибольшим количеством рацый диапазона 400-470мГц)





Получили что рации работают на 4х диапазонах 4 канал LPD(1-4), 4и PMR(5-8), 3и GMRS(13-15), 4и FRS(9-12)
Это сделанно для большей универсальности и совместимости с разными станциями, диапазоны GMRS и FRS запрещены для общего использования на территории РФ, но многие рации (мыльницы) купленные на ебай или китае работают именно на этих диапазонах.
16 канал закрасил - так сказать экспериментальный, не скажу что там за частота и прочие параметры.

FRS (Family Radio Service - Семейная радиосвязь) УКВ диапазон, который включает в себя 14 симплексных радиоканалов с шагом 25 кГц. Мощность радиостанций чаще всего - 500 мВт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлецензионный и предназначен для использования на территории США и Канады. Для использования на территории Европы, в том числе и России запрещён. FRS - (462,5625- 467,7125 МГц), разрешена мощность до 0,5 Вт на территории США.

GMRS (General Mobile Radio Service - Основная Подвижная РадиоСлужба) включает в себя 16 радиоканалов с шагом 25 кГц. Мощность радиостанций - от 1 Вт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлицензионный и предназначен для использования на территории США и Канады. В этом диапазоне различают нижний GMRS и высокий GMRS. Чаще всего в недорогих, не профессиональных рациях используется нижний GMRS, для расширения FRS диапазона. GMRS 462 МГц - (462,5625-462,7250 МГц), разрешена мощность до 2 Вт на территории США.




adminДата: Вторник, 29.12.2015, 16:21 | Сообщение # 4 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline
Также были проведены тесты данных раций (другим человеком) на антенне Nagoya NA-771 ну и на штатной резинке




Теперь у нас есть тесты 2х людей на разной местности, плюс у нас уже получилось рассмотреть и протестировать 3и антенны.
Подитожу:
Из тестов видно что штатка в обоих случаях ведет себя практически одинакова.
Да и Nagoya NA-701 и Nagoya NA-771 впринципе тоже ведут себя одинаково. Если честно то ожидал от Nagoya NA-771 лучших результатов так как она длиньше и равна приблизительно 1/2 волны против Nagoya NA-701 с длинной в 1/4 волны.
Итог, если для носимого варианта не хватает штатных резинок, то можно использовать Nagoya NA-701 , а вот смысла в использованиии Nagoya NA-771 по сравнению с Nagoya NA-701 нет никакого за исключением неудобства изза увеличившейся длинны грубо говоря вдвое.

А вот и фото (руки наконец то дошли) про косяк с открученным болтом крепления разъема антенны

Рация в процессе разборки (первый этап снята клипса, антенна, крутилки, аккамулятор, вевернуты болты с шасси)





Ниже показан разъем антенны который крепится к шасси двумя болтами, на фото видно один болт отсутсвует (он то и валялся в корпусе и гремел)



Ниже все остальные болты которые нужно протянуть, некоторые видно глазом что отвернуты



Сорри за качество фото, глубокая ночь, освещение настольная лампа, фотоаппарат мыльница причем в интелектуальном режиме сама все настройки так навыбирала (то макро когда не надо, то пейзаж и т.д.)




adminДата: Понедельник, 18.01.2016, 16:54 | Сообщение # 5 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline

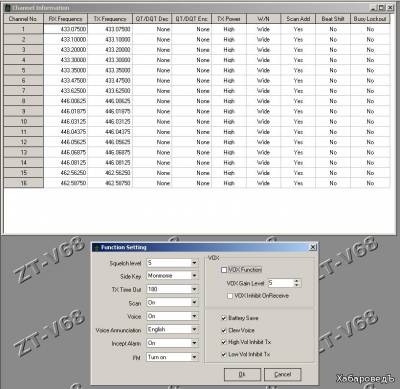

Немного раскинув мозгами, решил зашить новые частоты, более удобные.
7 каналов LPD
7 каналов PMR
2 канала FRS/GMRS (на всякий случай, для совместимости с откровенными американцами)
Каналы расположенны по возрастанию частоты с начала 7 LPD потом 7 PMR и 2 канала FRS/GMRS



Во вложении, если кому надо также есть сам файлик прошивки
Прикрепления: 3857878.jpg(116.1 Kb) · 888_7lpd_7pmr_2.dat(1.0 Kb)




maxnoДата: Пятница, 22.01.2016, 21:09 | Сообщение # 6 | habaroved.net
Читатель
Группа: Пользователи
Имя:дмитрий
Сообщений: 76
Награды: 0 [ 15 ]
Статус: Offline
Результаты замеров подтверждаю. Использование фотографий одобряю. Maxno.

У вас тут метеорит не пролетал....?


adminДата: Пятница, 22.01.2016, 21:21 | Сообщение # 7 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline
maxno, ещё раз спасибо за замеры и тесты

Цитата maxno ()
У вас тут метеорит не пролетал....?
А что должен был?




maxnoДата: Воскресенье, 24.01.2016, 14:38 | Сообщение # 8 | habaroved.net
Читатель
Группа: Пользователи
Имя:дмитрий
Сообщений: 76
Награды: 0 [ 15 ]
Статус: Offline
Я теперь метеориты ищу... smile Полетит меня позови.

У вас тут метеорит не пролетал....?


adminДата: Воскресенье, 24.01.2016, 14:47 | Сообщение # 9 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline
maxno, всё понял, обязательно.



adminДата: Вторник, 26.01.2016, 19:39 | Сообщение # 10 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 5881
Награды: 1 [ 440 ]
Статус: Offline
Вдруг пригодится, схема стакана зарядника
