denis1681Дата: Вторник, 26.01.2016, 19:52 | Сообщение # 16 | habaroved.net
Молчун
Группа: Пользователи
Имя:Денис
Сообщений: 187
Награды: 1 [ 20 ]
Статус: Offline
Register,  Попробую проверить твоё мнение)))))


wega-nnДата: Вторник, 02.02.2016, 08:50 | Сообщение # 17 | habaroved.net
Познающий
Группа: Trust
Имя:Валерий Гоцев
Сообщений: 419
Награды: 10 [ 63 ]
Статус: Offline
Доброго времени суток.
А есть ли у кого инфа, или опыт сделать подсветку панели на 74 терке?


adminДата: Вторник, 02.02.2016, 10:06 | Сообщение # 18 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 4949
Награды: 1 [ 386 ]
Статус: Offline
wega-nn, я не делал, но сделать именно так как сделано на 705 не удастся (можно конечно но геморно), на 705 терке подсветка люминисцентная, на самой плате 705 собран преобразователь, он и питает подсветку. смотреть думаю надо в сторону просто светодиодов, размещая их гдето внутри



wega-nnДата: Вторник, 02.02.2016, 10:43 | Сообщение # 19 | habaroved.net
Познающий
Группа: Trust
Имя:Валерий Гоцев
Сообщений: 419
Награды: 10 [ 63 ]
Статус: Offline
пусть светодиоды, лишь бы светили))


adminДата: Четверг, 04.02.2016, 14:23 | Сообщение # 20 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 4949
Награды: 1 [ 386 ]
Статус: Offline
Раз предложений из практики нет. Предложу свое решение, оно чисто теоритическое.

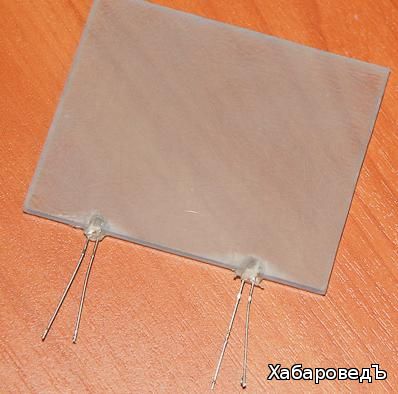

Вскрываем прибор, вырезаме из прозрачного оргстекла милиметра 2 толщиной прямоугольник по размеру дисплея.
Далее подбираем два светодиода, подходящей яркости, подходящего цвета, и главное размера, далее в оргстекле сверлим 2 отверстия с торца (снизу или сверху решать тебе), вставляем туда светодиоды



Как-то так должно получиться, далее заливаем термоклеем из пистолета светодиоды для лучшей их фиксации.
Далее диоды спаиваем паралельно (можно впринципе и последовательно, все зависит от схемы подключения, но лучше паралельное включение при выходе из строя одного светодиода второй продолжит светить).
Далее одну из сторон этого оргстекла, заклеиваем светоотражающей пленкой, ну или обычной белой бумагой, всю эту конструкцию надо поместить за экран (если есть такая возможность), заклеянной стороной от себя, внутрь прибора.
Далее нам понадобится спаять небольшу схемку, простейший триггер с герконом (смысл геркона - передам чуть позже) ну и ограниечние по току для питания светодиодов, чтобы не погорели. Теперь всё это дело подключаем к бортовому питанию прибора (потребление тока минимальное, зависит от светодиодов и потребления триггера) размещаем аккуратненько внутри, геркон размещаем на одной из сторон корпуса, всё собираем.

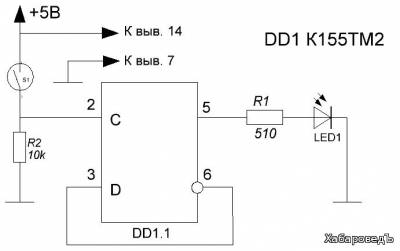

Пример триггера

Смысл геркона - включение прибора, поднес магнитик к тому участку корпуса где расположен геркон, подсветка зажглась, поднес ещё раз потухла. Почему геркон, да чтобы дырок в корпусе не ковырять, всякие кнопки и тумблеры не выводить, визуально по прибору не видно никакого колхоза. Смысл оргсекла - чтобы подсветка более менее рановмерно распределялась по дисплею прибора.

Както так.
Как это практически на 74 терке реализовать.... безпонятия, может там и некуда будет подсунуть оргстекло и т.д.
И ещё момент, геркон должен распологаться подальше от динамика.
Прикрепления: 9116355.jpg(23Kb) · 8198257.jpg(23Kb)




wega-nnДата: Четверг, 04.02.2016, 15:01 | Сообщение # 21 | habaroved.net
Познающий
Группа: Trust
Имя:Валерий Гоцев
Сообщений: 419
Награды: 10 [ 63 ]
Статус: Offline
Жень, спасибо за идею))


adminДата: Четверг, 04.02.2016, 15:21 | Сообщение # 22 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 4949
Награды: 1 [ 386 ]
Статус: Offline
wega-nn, не за что, ждём отчета о реализации



adminДата: Четверг, 04.02.2016, 15:52 | Сообщение # 23 | habaroved.net
Главный админ
Группа: Администраторы
Имя:Евгений
Сообщений: 4949
Награды: 1 [ 386 ]
Статус: Offline
Вот тут чувак проделывает аналогичную процедуру, правда безо вских герконов и триггеров, дырявят корпуса.
http://lipklad.ru/viewtopic.php?f=52&t=1261
Ещё
от сюда брал первое фото
http://www.reviewdetector.net/index.p....lodetek




СКИФДата: Четверг, 04.02.2016, 18:29 | Сообщение # 24 | habaroved.net
Читатель
Группа: Пользователи
Имя:Сергей
Сообщений: 84
Награды: 1 [ 351 ]
Статус: Offline
Мой первый прибор. Очень доволен.
Тёрка 705 до сих пор в машине вторым прибором.
Батя в 70 лет и то с ним ходил по Бессарабской степи...
Только огромные +++ прибору.
Прикрепления: 4517220.jpg(260Kb)


Моё почтение ...


ЛёликДата: Четверг, 04.02.2016, 20:28 | Сообщение # 25 | habaroved.net
Новичок
Группа: Пользователи
Имя:Алексей
Сообщений: 33
Награды: 0 [ 16 ]
Статус: Offline
wega-nn, я делал на кватро из двух светодиодов, вроде так сяк)) ,но она по моему мнению не особо нужна, на полях копаю всё подряд, а если ночью на экран посматриваю то слепну (а при новом законе это недопустимо). Я не пользуюсь подсветкой.


RegisterДата: Понедельник, 08.02.2016, 13:31 | Сообщение # 26 | habaroved.net
Читатель
Группа: Пользователи
Имя:Владимир
Сообщений: 85
Награды: 0 [ 171 ]
Статус: Offline
Да нафиг она нужна эта подсветка!


wega-nnДата: Понедельник, 08.02.2016, 15:58 | Сообщение # 27 | habaroved.net
Познающий
Группа: Trust
Имя:Валерий Гоцев
Сообщений: 419
Награды: 10 [ 63 ]
Статус: Offline
а чтоб была))


ЛёликДата: Понедельник, 08.02.2016, 21:11 | Сообщение # 28 | habaroved.net
Новичок
Группа: Пользователи
Имя:Алексей
Сообщений: 33
Награды: 0 [ 16 ]
Статус: Offline
Вот была у меня раз мысля удлинения кабеля на высокочастотку для тёрки. Заморачивался для пляжного поиска, что бы можно было блок засунуть куда нибудь в "тепло" под абтюратор гидрокостюма (например), но мягкий кабель не нашёл, брал экранированный 6-ти жильный (но он, гад, дубовый и от мысли пришлось отказаться), думаю найти кабель родной от умершей катушки и зашаманить на него гермаразьём на штатный разьём блока. Кто что думает по этому поводу? Может советы какие есть?


denis1681Дата: Вторник, 09.02.2016, 21:59 | Сообщение # 29 | habaroved.net
Молчун
Группа: Пользователи
Имя:Денис
Сообщений: 187
Награды: 1 [ 20 ]
Статус: Offline
Register, Я думаю что всё таки нужна. По крайней мере мне она несколько раз понадобилась. Во первых ночной коп, ну и несколько раз слишком рано приезжали, темно ещё было. Без неё как-то не комфортно было-бы.

Сообщение отредактировал denis1681 - Вторник, 09.02.2016, 23:06


amon006Дата: Вторник, 09.02.2016, 22:49 | Сообщение # 30 | habaroved.net
Новичок
Группа: Пользователи
Имя:Константин
Сообщений: 48
Награды: 0 [ 30 ]
Статус: Offline
Подсветка экрана иногда очень выручает. Например осенью, когда темнеет рано,а покопать ещё хочется)
