Георадары
adminДата: Пятница, 26.02.2016, 14:39 | Сообщение # 1 | habaroved.net
Главный админ
Группа: Администраторы
Сообщений: 4140
Награды: 1 [ 319 ]
Статус: Offline
Доброго времени суток, уважаемые комрады!
Георадары, что это? Что мы об этом знаем?
Обсуждаем, делимся опытом и т.д.



Георадар - радиолокатор, для которого исследуемой средой может быть земля, грунт (отсюда наиболее распространенное название), пресная вода, горы.

Современный георадар представляет собой сложный геофизический прибор. Основной блок состоит из электронных компонентов, выполняющих следующие функции: формирование импульсов, излучаемых передающей антенной, обработка сигналов, поступающих с приемной антенны, синхронизация работы всей системы.

Георадар состоит из трех основных частей:
-антенной части
-блока регистрации
-блока управления.

Антенная часть включает передающую и приемную антенны. Под блоком регистрации понимается ноутбук или другое записывающее устройство, а роль блока управления выполняет система кабелей и оптико-электрических преобразователей.

Область применения георадаров
Современные георадары являются универсальными приборами, которые имеют самую широкую область применения.

Их успешно используют в следующих сферах деятельности человека:
-Поиск под землей, водой неметаллических и металлических предметов на большой глубине (в зависимости от модели георадара глубина исследования может достигать нескольких километров).
-Определение уровня грунтовых вод, промерзания грунта.
-Обнаружение в грунте подземных пустот, промоин, подземных ходов.
-Проведение контроля качества покрытия автомобильных дорог.
-Разнообразные инженерные работы (поиск трубопроводов и т.д.).
-Археологические раскопки и др.

Несмотря на достаточно высокую стоимость, широкая сфера применения георадаров и их высокая эффективность во многом стали причиной высокого спроса. Среди множества конкурентных преимуществ и особенностей можно отметить возможность проведения изысканий без нарушения целостности грунта, способность работать не только с землей, но и другими поверхностями (бетон, кирпич, натуральный или искусственный камень, лед и т.д.), компактность, оперативность при проведении работ и многое другое. Некоторые более сложные модели георадаров позволяют осуществлять построение трехмерных моделей объектов, а также в режиме реального времени производить картографирование неоднородностей грунта.

Виды георадаров
Существует две классификации георадаров — в зависимости от возможности использования одного или нескольких каналов и в зависимости от мощности сигнала.

По количеству использования каналов георадары разделяются на следующие группы.
-Одноканальные радары (радар оснащается только одним приемником и передатчиком).
-Многоканальные парные радары (в состав радаров данного типа входит несколько приемников и передатчиков).
-Многоканальные радары с синтезированной апертурой.

По мощности сигнала георадары подразделяются на следующие виды:
-Стробоскопические (недорогие модели, предназначенные для работы на небольшой глубине).
-Слабоимпульсные (наиболее распространенный тип георадаров, позволяющий проводить изыскания на глубине до 10 метров).
-Сверхмощные (сложные приборы, оснащенные разнесенными антеннами, которые позволяют получать отражение на глубине даже нескольких километров).

В работе с данным сложным прибором нужен очень большой навык и много терпения . Но если Вы твёрдо решили эффективно с ним работать ( искать ) , и тем более вложили в его покупку большие деньги , то конечно со временем он Вам "покорится" .







Что основное в работе с ним мы должны знать ? Во-первых из двух антенн , которые идут в комплекте , для поиска монет и кладов нам будет интересна только высокочастотная ( частота 900-1700 МГц ) , они "видят" не глубоко ( до двух метров ) , но зато разрешающая способность у них очень высокая .

Некоторые модели меньше металлического предмета 10 на 10 см не видят , создатели других обещают "видимость" прибором крупной монеты , это всё нужно подробно изучать в инструкции , и на практике , и конечно сравнивать отдельно взятые приборы ( некоторые подходят для поиска монет , другие их просто не видят ).

Если Вы намерены найти подземный ход , какой-то глубокий колодец , пустоты , месторождения , то используйте низкочастотную антенну ( частота 25-150 МГц ) , мелкие предметы Вы не увидите , а крупные пустоты на глубине до 25 метров , просканируете очень легко .

Для каждого вида поиска заложена своя программа , поэтому с самого начала нужно определить род поиска , и выбрать подходящую .

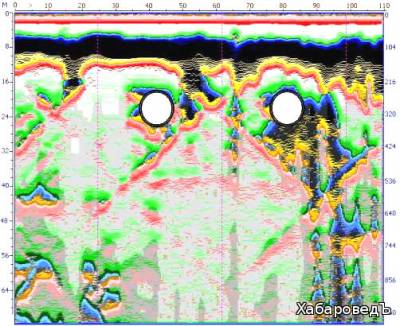

Ниже 2х мерный снимок Георадаром "Лоза" металлических труб в поперечном сечении


На некоторых дорогих радарах установлен преобразователь , который форматирует сканы в трёхмерную картинку , с ним работать полегче , и срез земли виден "как на ладони" . На менее дорогих его нет , и приходится долгое время анализировать снимки-сканы , и разбираться что же там такое может быть .

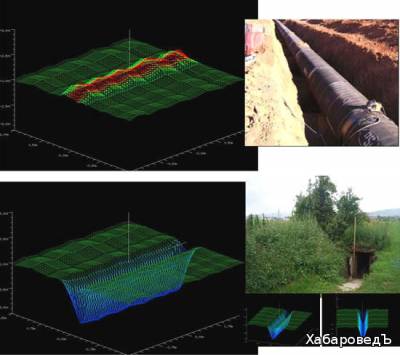

Ниже 3D снимок георадаром пустоты и металлической трубы

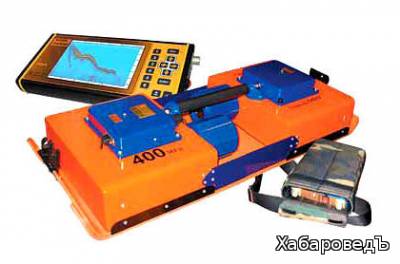

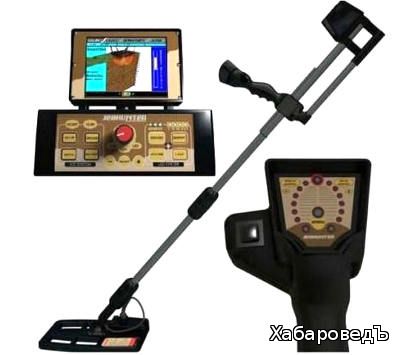

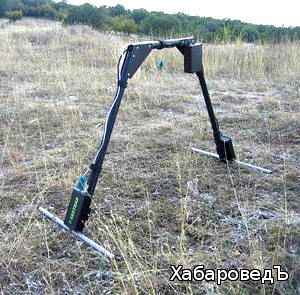

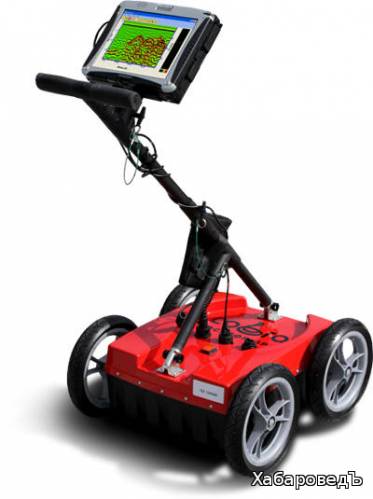

Асортимент георадаров представленный на рынке достаточно велик, есть как отечественные представители так и импортные, функционал и вид исполнения также не менее разнообразен, от носимых, до разного рода тележек
Прикрепления: 7644152.jpg(26Kb) · 5650809.jpg(29Kb) · 8105072.jpg(23Kb) · 7384257.jpg(19Kb) · 3544988.jpg(64Kb) · 3335126.jpg(40Kb)
